АД-60К - новый акустический дефектоскоп

  • images/all/17/15/big/img_10.jpg

    1

    АД-60К - новый акустический дефектоскоп
  • images/all/17/15/big/img_12.jpg

    1

    АД-60К - новый акустический дефектоскоп
  • images/all/17/15/big/img_14.jpg

    1

    АД-60К - новый акустический дефектоскоп
  • images/all/17/15/big/img_16.jpg

    1

    АД-60К - новый акустический дефектоскоп
  • images/all/17/15/big/img_18.jpg

    1

    АД-60К - новый акустический дефектоскоп
  • images/all/17/15/big/img_20.jpg

    1

    АД-60К - новый акустический дефектоскоп
  • images/all/17/15/big/img_22.jpg

    1

    АД-60К - новый акустический дефектоскоп
  • images/all/17/15/big/img_24.jpg

    1

    АД-60К - новый акустический дефектоскоп
  • images/all/17/15/big/img_26.jpg

    1

    АД-60К - новый акустический дефектоскоп

Цена: ПО ЗАПРОСУ

ПОВЕРКА
ГОСРЕЕСТР
ПЫЛЕВЛАГОЗАЩИТА
ГАРАНТИЯ 2 ГОДА
БЕСПЛАТНАЯ ДОСТАВКА
Цена указана за базовый комплект


Акустический дефектоскоп АД-60К - это универсальное средство для контроля всей гаммы современных композитных материалов и сотовых конструкций с возможностью реализации и комбинирования  различных методов  контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и непрерывном режиме возбуждения преобразователя.

Дефектоскоп композитных материалов АД-60К реализует импедансный, вихретоковый и метод свободных колебаний. Основные решаемые задачи:

- поиск расслоений в композитных материалов, находящихся на различной глубине.

- оценка глубины залегания расслоений

- поиск непроклея сотовых конструкций

- поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;

- оценка электропроводности углепластиков;

- измерение толщины покрытий на углепластиках.

Память прибора позволяет сохранять сигнал,  его спектральную характеристику, параметры настройки и результаты измерения.

Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.


Дефектоскоп АД-60К  сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

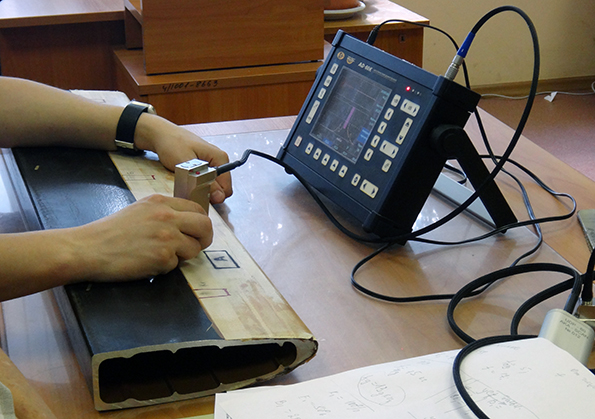

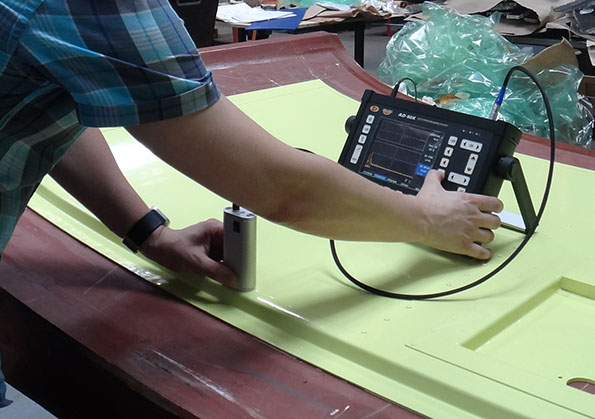

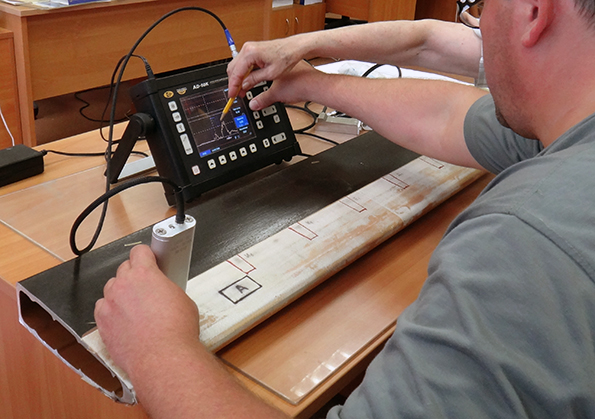

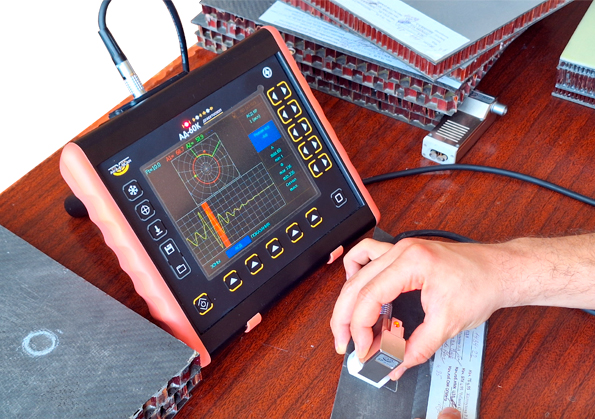

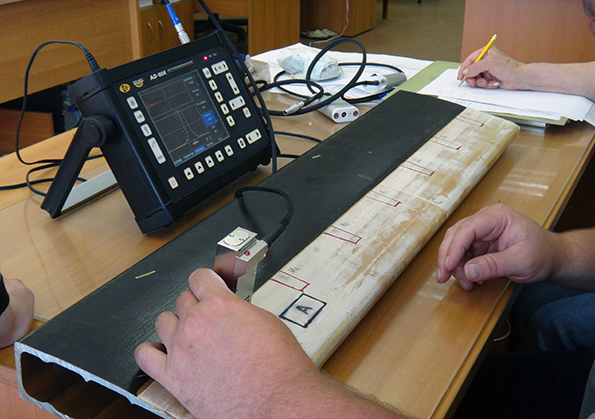

Небольшой вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Импульс возбуждения
комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется

Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора
20±1В

Диапазон рабочих частот
от 50 Гц  до 2 МГц

Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя
0.1 %

Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот
от 1 до 40 кГц

Общий диапазон регулировки усиления сигнала на входе
110 дБ

Раздельная регулировка усиления сигнала
Предварительный усилитель: 0 - 70 дБ
Цифровое усиление : 0 - 40 дБ
Усиление в спектральной области: 0 - 100 дБ

Шаг регулировки усиления
0.1 - 1 - 2 - и 10 дБ

Тип приемника
линейный, квадратурный, согласованный

Максимальная глубина обнаружения дефекта
зависит от частоты, типа преобразователя и свойств материала. Минимальный размер обнаруживаемого дефекта зависит от частоты, типа преобразователя и свойств материала

Оконные функции
прямоугольная, Хэмминга, Хеннинга, Блэкмана

Дифференциальный режим
наличие

Автоматическая балансировка преобразователя
наличие

Типы используемых преобразователей
импедансный раздельно-совмещенный;
импедансный совмещенный;
ударный с микрофонным приемником;
ударный с пьезоэлектрическим приемником;
вихретоковый

Реализуемые методы контроля
импедансный;
свободных колебаний;
вихретоковый

Отображение сигнала
радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад"

Зоны контроля
три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области

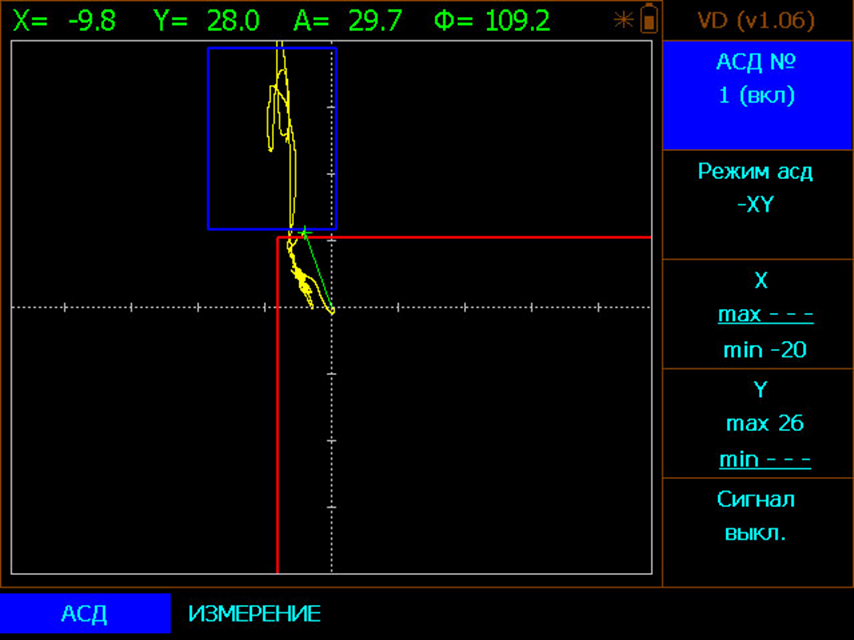

Автоматическая Сигнализация Дефектов (АСД)
световая  и звуковая,
индивидуальная логика определения дефекта в зоне

Дисплей
Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет

Память
100 настроек
1000 протоколов контроля

Интерфейс
USB

Разъем подключения преобразователей
LEMO FGG.1B 6 pin + 10 pin

Питание дефектоскопа
Аккумулятор UCD-52. Li-ion 10.8 В, 5000 mА/ч или внешний блок питания 15-18 В DC

Время работы от аккумуляторов
не менее 8 часов

Диапазон рабочих температур
от -30 C до +55 C

Размер (В x Ш x Д)
200 мм x 225 мм x 80 мм

Масса
1,5 кг с аккумуляторами



ОСОБЕННОСТИ

  • Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области.

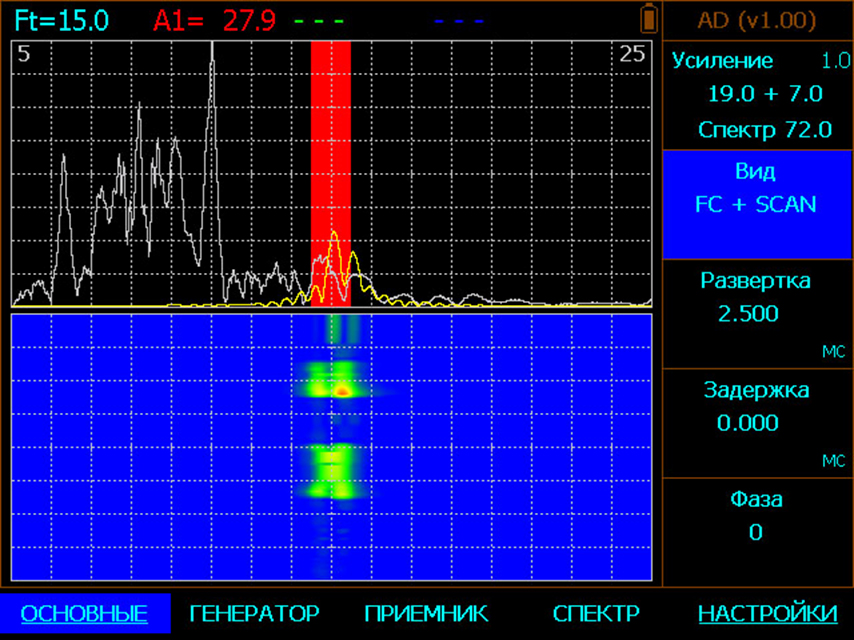

  • Цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата.

  • Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы

  • Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним.

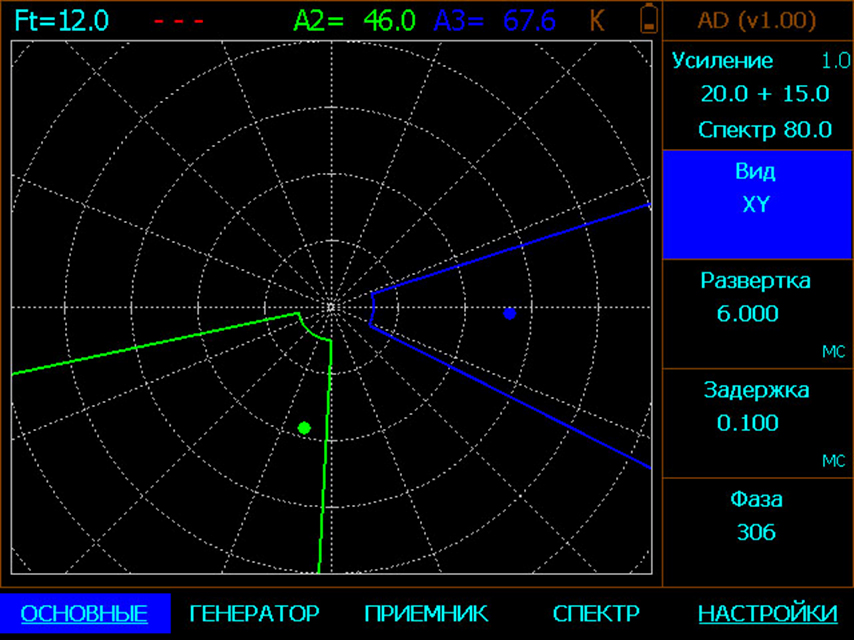

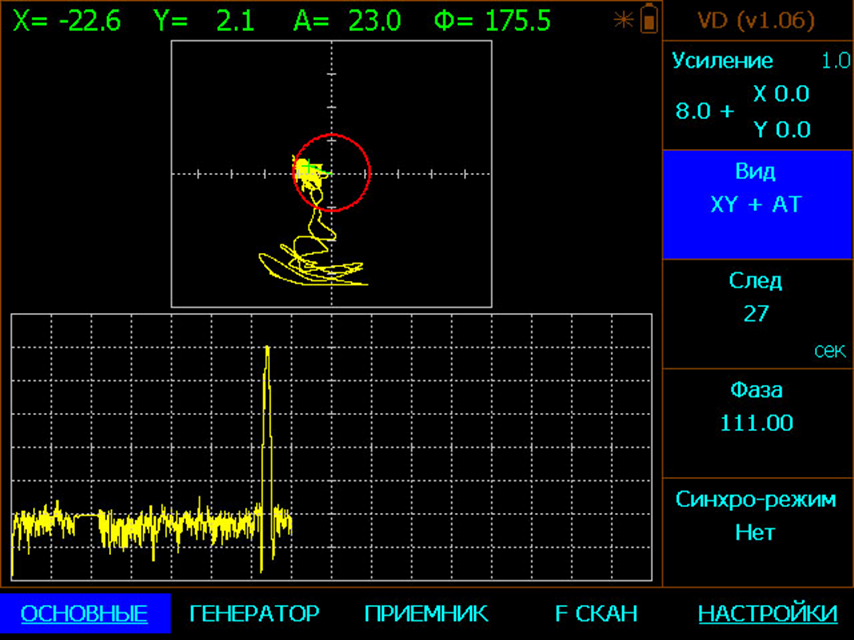

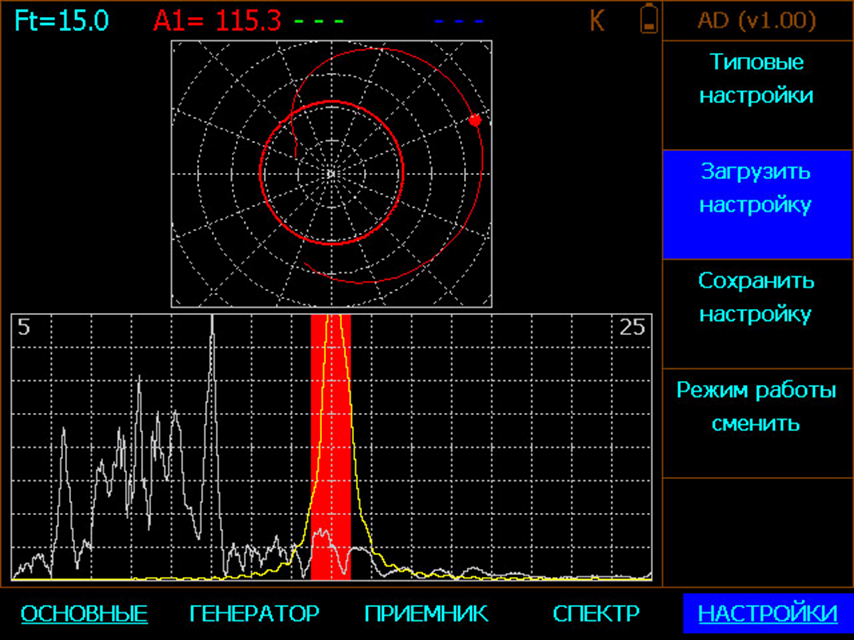

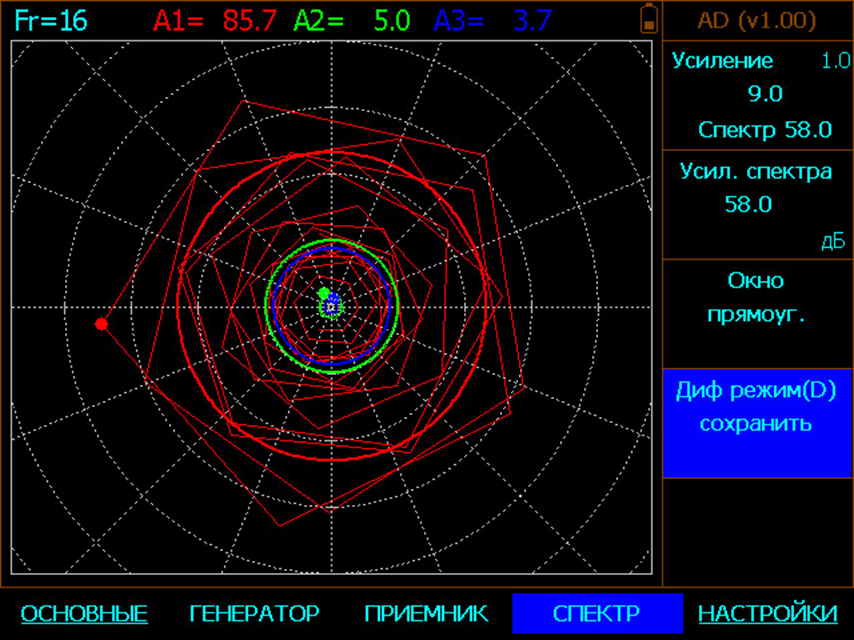

  • Непрерывный режим возбуждения с отображением сигнала в комплексной плоскости

  • Комбинирование различных режимов отображения информации



Базовый комплект 589 800 рублей с НДС

• АД-60К электронный блок дефектоскопа
• Встроенный Li-Ion аккумулятор
• Сетевой блок питания /зарядное устройство

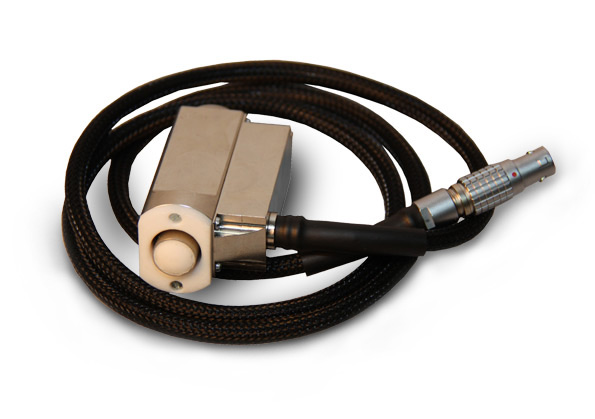

• Преобразователь импедансный совмещенный (СП-60)
• Преобразователь импедансный раздельно-совмещенный (РСП-60)
• Программное обеспечение для ПК
• Кейс для переноски
• Руководство по эксплуатации
• Свидетельство о поверке дефектоскопа АД-60К

Универсальный комплект: 637 200 рублей с НДС

Базовый комплект + УДм-60 (ударный датчик с микрофоном)

Экспертный комплект: 686 400 рублей с НДС

Универсальный комплект + УДп-60 (ударный датчик с пьезоэлементом)

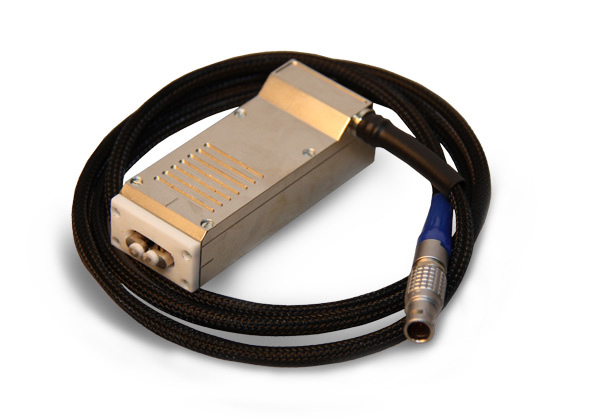

Преобразователи для дефектоскопа АД-60К:

УДм-60 (ударный датчик с микрофоном) - 51 900 рублей с НДС

УДп-60 (ударный датчик с пьезоэлементом) - 51 900 рублей с НДС

Преобразователь импедансный совмещенный (СП-60) - 49 700 рублей с НДС

Преобразователь импедансный раздельно-совмещенный (РСП-60) - 49 700 рублей с НДС
