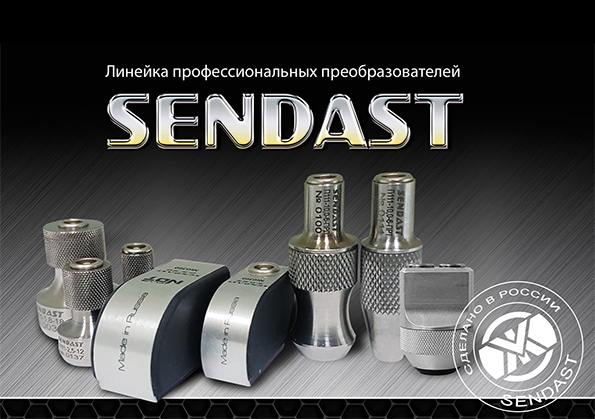

ЛИНЕЙКА ПРОФЕССИОНАЛЬНЫХ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST
SENDAST П121 НАКЛОННЫЕ ИЗНОСОСТОЙКИЕ ПРЕОБРАЗОВАТЕЛИ
SENDAST П121 наклонные износостойкие ультразвуковые преобразователи для ручного контроля сварных соединений в составе с высокочастотными ультразвуковыми дефектоскопами Российского и зарубежного производства.
ОСОБЕННОСТИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П121
- Износоустойчивая призма преобразователя обеспечивает ощутимо продолжительную работу до 8-10 раз дольше стандартного пэп
- Вы экономите деньги на покупку преобразователей минимум в 2 раза за счет большего ресурса работы
- Работают по нагретым поверхностям до 200 °С (кратковременное использование)
- Соотношение сигнал/шум в зоне контроля не менее 20 Дб
- Отсутствие трения элементов корпуса преобразователя о металл, исключает влипание преобразователя и обеспечивает равномерное скольжение
- Оригинальный дизайн и округлая форма преобразователей обеспечивает комфорт рукам оператора при работе
- Горизонтальное и вертикальное расположение разъёма
НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П121 ДЛЯ ДЕФЕКТОСКОПОВ РОССИЙСКИХ ПРОИЗВОДИТЕЛЕЙ
|
Наименование |
Частота |
Угол ввода |
Пьезоэлемент |
Стрела |
Протектор |
|
П121-1,8-40 SENDAST |
1,8 МГц |
40° |
Ø18 мм |
13 мм |
37×24 мм |
|
П121-1,8-50 SENDAST |
1,8 МГц |
50° |
Ø18 мм |
13 мм |
37×24 мм |
|
П121-1,8-60 SENDAST |
1,8 МГц |
60° |
Ø18 мм |
14 мм |
37×24 мм |
|
П121-1,8-65 SENDAST |
1,8 МГц |
65° |
Ø18 мм |
14 мм |
37×24 мм |
|
П121-1,8-70 SENDAST |
1,8 МГц |
70° |
Ø18 мм |
15 мм |
37×24 мм |
|
П121-2,5-40 SENDAST |
2,5 МГц |
40° |
Ø12 мм |
10 мм |
27×15 мм |
|
П121-2,5-45 SENDAST |
2,5 МГц |
45° |
Ø12 мм |
10 мм |
27×15 мм |
|
П121-2,5-50 SENDAST |
2,5 МГц |
50° |
Ø12 мм |
10 мм |
27×15 мм |
|
П121-2,5-55 SENDAST |
2,5 МГц |
55° |
Ø12 мм |
10 мм |
27×15 мм |
|
П121-2,5-60 SENDAST |
2,5 МГц |
60° |
Ø12 мм |
9,5 мм |
27×15 мм |
|
П121-2,5-65 SENDAST |
2,5 МГц |
65° |
Ø12 мм |
10 мм |
27×15 мм |
|
П121-2,5-70 SENDAST |
2,5 МГц |
70° |
Ø12 мм |
11 мм |
27×15 мм |
|
П121-2,5-75 SENDAST |
2,5 МГц |
75° |
Ø12 мм |
11 мм |
27×15 мм |
|
П121-5,0-40 SENDAST |
5 МГц |
40° |
Ø6 мм |
6,5 мм |
22×11 мм |
|
П121-5,0-45 SENDAST |
5 МГц |
45° |
Ø6 мм |
6,5 мм |
22×11 мм |
|
П121-5,0-50 SENDAST |
5 МГц |
50° |
Ø6 мм |
7 мм |
22×11 мм |
|
П121-5,0-55 SENDAST |
5 МГц |
55° |
Ø6 мм |
7 мм |
22×11 мм |
|
П121-5,0-60 SENDAST |
5 МГц |
60° |
Ø6 мм |
6 мм |
22×11 мм |
|
П121-5,0-65 SENDAST |
5 МГц |
65° |
Ø6 мм |
6,5 мм |
22×11 мм |
|
П121-5,0-70 SENDAST |
5 МГц |
70° |
Ø6 мм |
6,5 мм |
22×11 мм |
|
П121-5,0-75 SENDAST |
5 МГц |
75° |
Ø6 мм |
7 мм |
22×11 мм |
|
П121-10,0-65 SENDAST |
10 МГц |
65° |
Ø6 мм |
6,5 мм |
22×11 мм |
|
П121-10,0-70 SENDAST |
10 МГц |
70° |
Ø6 мм |
6 мм |
22×11 мм |
|
П121-10,0-75 SENDAST |
10 МГц |
75° |
Ø6 мм |
6,5 мм |
22×11 мм |
|
Притертый пэп SENDAST |
|||||
|
В таблице указаны номинальные значения |
|||||
НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П121 ДЛЯ ДЕФЕКТОСКОПОВ ЗАРУБЕЖНЫХ ПРОИЗВОДИТЕЛЕЙ
|
Наименование |
Частота, МГц |
Угол ввода |
Пьезоэлемент |
Стрела |
Протектор |
|
П121-2,0-35-8х9 SENDAST – аналог MWB 35-2 |
2 МГц |
35° |
9х8 мм |
10 мм |
27×15 мм |
|
П121-2,0-45-8х9 SENDAST- аналог MWB 45-2 |
2 МГц |
45° |
9х8 мм |
10 мм |
27×15 мм |
|
П121-2,0-60-8х9 SENDAST- аналог MWB 60-2 |
2 МГц |
60° |
9х8 мм |
10 мм |
27×15 мм |
|
П121-2,0-70-8х9 SENDAST- аналог MWB 70-2 |
2 МГц |
70° |
9х8 мм |
11 мм |
27×15 мм |
|
П121-2,0-45-14х14 SENDAST- аналог SWB 45-2 |
2 МГц |
45° |
14х14 мм |
11 мм |
32×20 мм |
|
П121-2,0-60-14х14 SENDAST- аналог SWB 60-2 |
2 МГц |
60° |
14х14 мм |
12 мм |
32×20 мм |
|
П121-2,0-70-14х14 SENDAST- аналог SWB 70-2 |
2 МГц |
70° |
14х14 мм |
13 мм |
32×20 мм |
|
П121-2,0-45-18х18 SENDAST- аналог WB 45-2 |
2 МГц |
45° |
18х18 мм |
13 мм |
37×24 мм |
|
П121-2,0-60-18х18 SENDAST WB 60-2 |
2 МГц |
60° |
18х18 мм |
16 мм |
37×24 мм |
|
П121-2,0-70-18х18 SENDAST- аналог WB 70-2 |
2 МГц |
70° |
18х18 мм |
17 мм |
37×24 мм |
|
П121-4,0-45-8х9 SENDAST- аналог MWB 45-4 |
4 МГц |
45° |
9х8 мм |
10 мм |
27×15 мм |
|
П121-4,0-60-8х9 SENDAST- аналог MWB 60-4 |
4 |
60° |
9х8 мм |
10 мм |
27×15 |
|
П121-4,0-70-8х9 SENDAST- аналог MWB 70-4 |
4 |
70° |
9х8 мм |
11 мм |
27×15 |
|
Притертый пэп SENDAST |
|||||
|
В таблице указаны номинальные значения |
|||||
SENDAST П121 AISI НАКЛОННЫЕ ИЗНОСОСТОЙКИЕ ПРЕОБРАЗОВАТЕЛИ ДЛЯ НЕРЖАВЕЮЩИХ СТАЛЕЙ
На преобразователях SENDAST AISI П121 указан угол ввода уже в нержавеющую сталь и не требуется пересчета угла ввода. Проверка технических параметров преобразователей проходит на образцах СО-2А, СО-3А из нержавеющей стали 12Х18Н10Т. SENDAST AISI П121 так же как и преобразователи SENDAST П121 обладают повышенной износостойкостью и термостойкостью до +200 ºС.
ОСОБЕННОСТИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П121 AISI
- Углы ввода на преобразователях указаны уже в нержавеющую сталь 12Х18Н10Т
- Износоустойчивая призма преобразователя обеспечивает ощутимо продолжительную работу до 8-10 раз дольше стандартного пэп
- Увеличенные пьезоэлементы и энергетика
- Работают по нагретым поверхностям до 200 °С (кратковременное использование)
- Бескорпусная технология и выпущенная призма, обеспечивают отсутствие «влипания» преобразователя и равномерное скольжение по металлу
НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST AISI П121
|
Наименование |
Частота, мгц |
Угол ввода, ° |
Пьезоэлемент, мм |
Стрела, мм |
|
П121-2,5-65 SENDAST AISI |
2,5 |
65 |
16 |
13,0 |
|
П121-2,5-70 SENDAST AISI |
2,5 |
70 |
16 |
14,0 |
|
П121-2,5-70 SENDAST AISI |
2,5 |
75 |
16 |
14,0 |
|
П121-5,0-65 SENDAST AISI |
5,0 |
65 |
8 |
7,0 |
|
П121-5,0-70 SENDAST AISI |
5,0 |
70 |
8 |
8,0 |
|
П121-5,0-75 SENDAST AISI |
5,0 |
75 |
8 |
8,0 |
|
П121-10,0-65 SENDAST AISI |
10,0 |
65 |
6 |
6,5 |
|
П121-10,0-70 SENDAST AISI |
10,0 |
70 |
6 |
7,0 |
|
П121-10,0-75 SENDAST AISI |
10,0 |
75 |
6 |
8,0 |
|
Притертый пэп SENDAST AISI |
||||
|
В таблице указаны номинальные значения |
||||
SENDAST П112 ПРЯМЫЕ РАЗДЕЛЬНО-СОВМЕЩЕННЫЕ ИЗНОСОСТОЙКИЕ ПРЕОБРАЗОВАТЕЛИ
SENDAST П112 прямые раздельно-совмещенные износостойкие преобразователи с диапазоном рабочих температур -30..+250°C предназначены для ультразвукового контроля (толщинометрия/дефектоскопия).
ОСОБЕННОСТИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П112
- Полимерная износостойкая призма - многократно увеличенный срок службы пэп
- Диапазон рабочих температур -30 + 250°С
- Вертикальное расположение разъемов, позволяет ограничить контакт кабеля с нагретым объектом контроля
- Термо-масло-стойкий разделяющий экран - толщина экрана 0,6 мм
НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П112
|
Наименование |
Частота, мгц |
Пьезоэлемент, ø мм |
Протектор,ø мм |
|
SENDAST П112-2,5-12/2 |
2,5 |
12/2 |
12 |
|
SENDAST П112-4,0-12/2 |
4,0 |
12/2 |
12 |
|
SENDAST П112-5,0-12/2 |
5,0 |
12/2 |
12 |
|
подходит для работы с любыми дефектоскопами, а также толщиномерами: UDT-RF, UDT-40, UDT-20 |
|||
SENDAST П111 ПРЯМЫЕ СОВМЕЩЕННЫЕ ИЗНОСОСТОЙКИЕ ПРЕОБРАЗОВАТЕЛИ
SENDAST П111 прямой совмещенный преобразователь с керамическим протектором для для толщинометрии и дефектоскопии.
ОСОБЕННОСТИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П111
• Низкий шум и высокая чувствительность
• Малая мертвая зона
• Широкополосные полезные сигналы
• Оригинальный, металлический, удобный корпус преобразователя
• Увеличенная толщина протектора от 0,5 мм
НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П111
|
Наименование |
Частота, мгц |
Пьезоэлемент, ø мм |
Протектор,ø мм |
|
SENDAST П111-1,25-18 |
1,25 |
18 |
22 |
|
SENDAST П111-1,8-18 |
1,8 |
18 |
22 |
|
SENDAST П111-2,5-10 |
2,5 |
10 |
13 |
|
SENDAST П111-2,5-12 |
2,5 |
12 |
15 |
|
SENDAST П111-2,5-18 |
2,5 |
18 |
22 |
|
SENDAST П111-2,5-20 |
2,5 |
20 |
24 |
|
SENDAST П111-5,0-6 |
5,0 |
6 |
9 |
|
SENDAST П111-5,0-8 |
5,0 |
8 |
13 |
|
SENDAST П111-5,0-10 |
5,0 |
10 |
13 |
|
РОССИЙСКИЙ СТАНДАРТ |
|||
|
Наименование |
Частота, мгц |
Пьезоэлемент, ø мм |
Протектор,ø мм |
|
SENDAST П111-1,0-20 |
1,0 |
20 |
24 |
|
SENDAST П111-2,0-10 |
2,0 |
10 |
13 |
|
SENDAST П111-2,0-12 |
2,0 |
12 |
15 |
|
SENDAST П111-2,0-20 |
2,0 |
20 |
24 |
|
SENDAST П111-4,0-10 |
4,0 |
10 |
13 |
|
SENDAST П111-4,0-20 |
4,0 |
20 |
24 |
|
ЗАРУБЕЖНЫЙ СТАНДАРТ |
|||
ИЗНОСОСТОЙКИЕ УЛЬТРАЗВУКОВЫЕ ПРЕОБРАЗОВАТЕЛИ С ЛИНИЕЙ ЗАДЕРЖКИ SENDAST П111 ПРТ/ПРД
Инновационные прямые совмещённые, не разборные преобразователи на призме. Призма преобразователей ПРТ/ПРД изготовлена из специализированного износостойкого полимера с термической стойкостью до +250 ⁰С.
ОСОБЕННОСТИ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П111 ПРТ/ПРД
- Исключительно малая мертвая зона
- Отсутствие v-коррекции обеспечивает равномерность измерений во всем диапазоне
- Отсутствие акустического экрана - возможность перемещения преобразователя (сканирования) практически по любой поверхности
- Износостойкая призма из инновационного специализированного полимера
- Температурная устойчивость до +250 ⁰С
- Обладают лучшими качествами преобразователей П111 и П112
- Полезный сигнал предельно малой длительности - короткий сигнал
- Призматическое окно обеспечивает контроль до 40 мм по стали
ОБЛАСТИ ПРИМЕНЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П111 ПРТ/ПРД
- Контроль околошовной зоны сварных соединений на трубах и листовом металле
- Обнаружение дефектов на малых глубинах под поверхностью до 0,5 мм
- Обнаружение расслоений в листовом металле, в том числе контроль титановых плит
- Толщинометрия тонкостенных изделий из металла и пластика
- Контроль баббитового слоя в подшипниках - поиск и локализация расслоений, определение толщины слоя баббита
НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П111 ПРТ/ПРД
|
Номенклатура |
Частота, мгц |
Диаметр рабочей поверхности, мм |
Диаметр пьезоэлемента, мм |
Диапазон толщин, мм |
|
П111-5,0-6 ПРТ SENDAST |
5 |
6 |
6 |
1,5-40 |
|
П111-10,0-6 ПРТ SENDAST |
10 |
6 |
6 |
0,5-40 |
|
П111-10,0-6 ПРД SENDAST |
10 |
11 |
6 |
1-40 |
|
П111-5,0-6 ПРД SENDAST |
5 |
11 |
6 |
1,5-40 |
|
П111-5,0-10 ПРД SENDAST |
5 |
14 |
10 |
2-40 |
