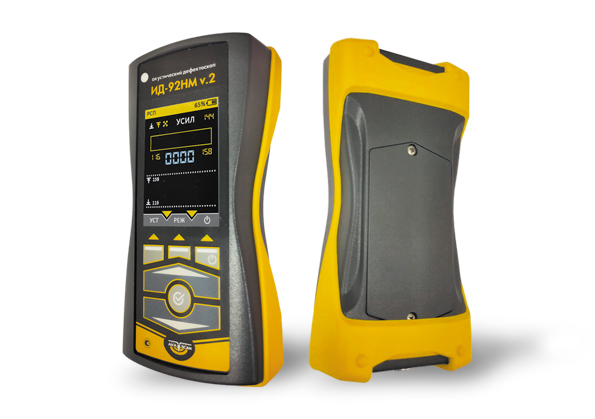

Акустический дефектоскоп ИД-92НМ (версия 2.0)

Дефектоскоп предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.   Внесен в Госреестр СИ

Особенности и характеристики:

• Резиновые противоударные протекторы электронного блока;
• Корпус из ABS пластика
• Пылевлагозащита корпуса IP54
• USB разъем для приёма- передачи данных
• Мембранные клавиши управления с тактильным эффектом;
• Функция автоматической и ручной настройки;
• Режим безэталонной настройки
• Способ возбуждения преобразователей – импульсный, непрерывный
• Встроенная память параметров калибровки преобразователей;
• Возможность замены преобразователей без подстройки к электронному блоку
• Комплектация  преобразователей  износостойкими корундовыми (искусственный сапфир) наконечниками, что в разы увеличивает срок службы, а также исключает вероятность повреждения (царапания) контролируемой поверхности
• Цветной графический TFT дисплей 320х240 (отображение уровня сигнала с визуальным эффектом аналогового стрелочного индикатора)
• Функция отображения сигнала на экране дефектоскопа в амплитудно-временной и  комплексной плоскостях
• Глубина залегания выявляемых дефектов в конструкциях из алюминиевых сплавов 0,5 мм - 3 мм;
• Глубина залегания выявляемых дефектов в конструкциях из полимерных композиционных материалов 0,15 - 8,0 мм;
• Минимальный диаметр выявляемого дефекта в конструкциях из алюминиевого сплава на глубине 0,5 мм - 7 мм;
• Погрешность измерения площади дефектов - не более 25%
• Напряжение зарядного устройства +9 В (встроенные аккумуляторы 2700 mAh. Зарядка «на борту»).
• Возможность работы от батарей АА
• Вес электронного блока 0,3 кг.
• Габариты электронного блока, мм  159 х 77 х 33

Описание режима безэталонной настройки:

Наличие режима безэталонной настройки позволяет производить настройку импедансного дефектоскопа непосредственно на контролируемом изделии без использования настроечного образца с искусственными имитаторами дефектов. Таким образом имеется возможность значительно сократить затраты на проведение неразрушающего контроля, за счет экономии временных и материальных ресурсов необходимых при изготовлении образцов.
Безэталонная настройка акустического дефектоскопа ИД-92НМ производится на небольшом участке контролируемого изделия площадью примерно 100х100 мм, путем плавного перемещения преобразователя внутри выбранной зоны. Во время перемещения преобразователя, дефектоскоп производит сбор данных о локальной жесткости изделия в выбранной зоне. Затем, при помощи методов статистического анализа данных, дефектоскоп автоматически подбирает оптимальное значение усиления таким образом, что большая часть значений локальной жесткости бездефектной части образца будет отображаться в середине шкалы прибора, а верхний и нижний порог срабатывания АСД таким образом, что даже незначительное падение локальной жесткости в контролируемой точке (что говорит о наличии дефекта), относительно значения локальной жесткости в бездефектной части образца, будет приводить к срабатыванию АСД. Таким образом, данная настройка обеспечивает максимальную чувствительность контроля. Настройка с таким показателем чувствительности в ручном режиме фактически невозможна в силу того, что для ее осуществления необходим сбор, преобразование и анализ массивного объема данных, характеризующих механические характеристики контролируемого изделия.

Условия эксплуатации:

- температура окружающего воздуха от -10 до +50 градусов по Цельсию;

- относительная влажность воздуха до 98% при температуре +20 градусов по Цельсию;

- атмосферное давление от 84 до 106,7 кПа.

Комплект поставки:

• ИД-92НМ v.2 - электронный блок акустического импедансного дефектоскопа

• Преобразователь SP-60 - совмещенный преобразователь с износостойким наконечником *

• Преобразователь RSP-60 - раздельно-совмещенный преобразователь с износостойкими наконечниками *

• Преобразователь SP-SCAN-15 для работы в непрерывном режиме *

• Стандартный образец СО-91
• Сумка для транспортировки
• Зарядное устройство
• Аккумуляторы
• Кабель для подключения к ПК
• Флэш карта с ПО
• Паспорт
• Свидетельство о госповерке

* Преобразователи по выбору заказчика

Основные отличия от дефектоскопа ИД-91М:
