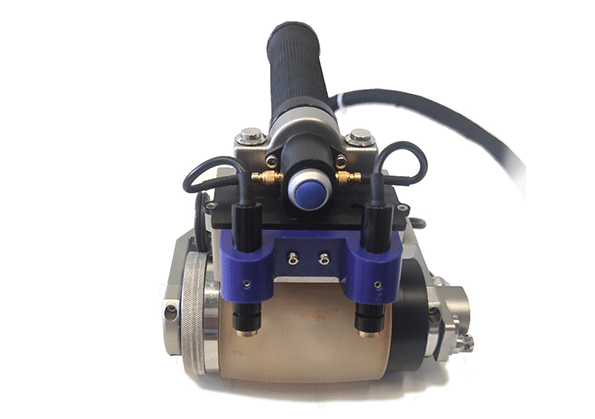

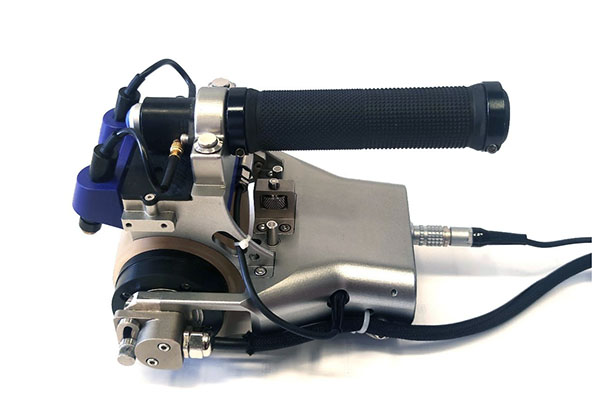

Ультразвуковой преобразователь RollScan использует прямые ультразвуковые лучи (перпендикулярно поверхности контроля) для контроля материалов. Наиболее широко распространенные области применения – это выявление расслоений и пористости композитных материалов, а также измерение остаточной толщины стенки композитных панелей. Встроенный лазерный указатель облегчает выполнение точного прямолинейного сканирования.
Шина колеса выполнена из специального эластичного материала Aqualen, имеющего акустический импеданс практически равный водному. Конструкция преобразователя способствует эффективной передаче ультразвука в объект контроля без нежелательных эхо-сигналов и обеспечивает оптимальную разрешающую способность (1 мм) в подповерхностной зоне в композиционных материалах при использовании фазированных преобразователей с частотой 5 МГц. ФР-преобразователь с частотой 2,5 МГц подходит для контроля толстых материалов с высоким уровнем затухания. Специальная система прокачки позволяет заправлять ролик без воздушных пузырьков.
Основные характеристики RollScan
• Акустический импеданс ролика, равный импедансу воды, что убирает отражения от поверхности ролика
• 25-миллиметровая линия задержки позволяет выполнять контроль композитных материалов толщиной до 50 мм
• Широкая зона покрытия: до 60 мм
Стандартная комплектация RollScan
• ФР-преобразователь на 64 элемента с разъемом Amphenol

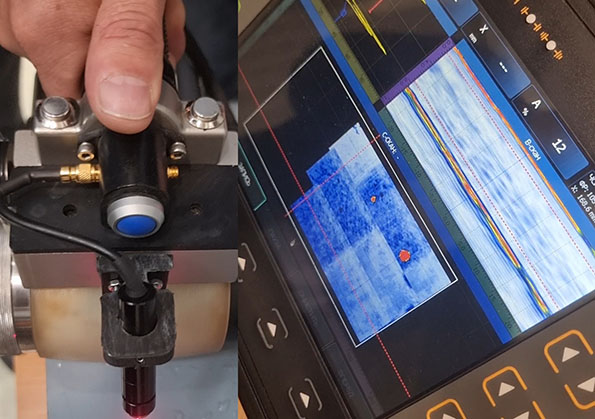

• Два лазерных указателя для индикации зоны контроля
• Кнопка запуска сбора данных
Технические характеристики RollScan
|
Описание |
Значение |
|
Диаметр шины ролика |
50 мм |
|
Длина шины ролика |
70 мм |
|
Затухание в шине |
0.14дБ/мм |
|
Габариты (Д x Ш x В) |
235 x 145 x 150 мм |
|
Масса (без воды) |
1,5 кг |
