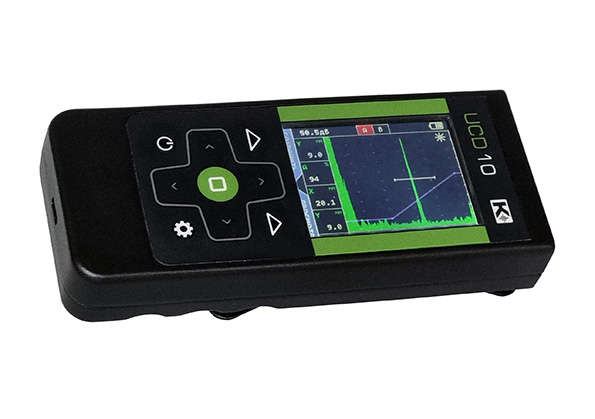

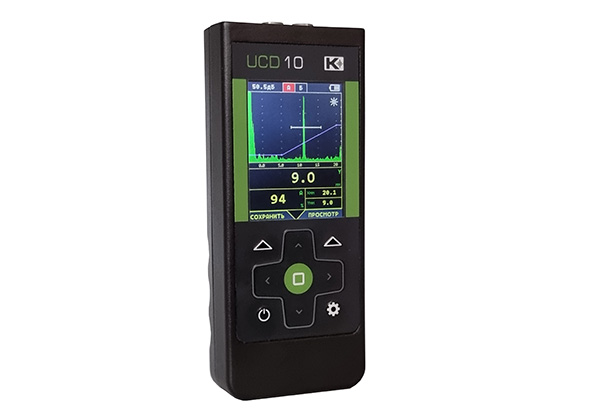

УСД-10 LF / UCD-10 LF миниатюрный ультразвуковой дефектоскоп с широким диапазоном частот для контроля различных композиционных материалов в труднодоступных местах и условиях когда габариты и вес прибора являются криттичными. Позволяет подключать как классические ультразвуковые преобразователи до 5 МГц, так и низкочастотные преобразователи для контроля материалов с большим затуханием.
Несмотря на малые размеры, обладает хорошим быстродействием, современным морозостойким TFT экраном и всеми основными функциями современного дефектоскопа.
- Высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240
- Масса электронного блока всего 250 грамм
- Быстрая смена ориентации изображения дисплея на 90 градусов по нажатию одной кнопки
- Новый Li-Pol мощный аккумулятор со временем автономной работы не менее 12 часов
- База данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой, а так же возможность сохранения настройки под решения конкретной задачи
- Встроенный USB-C интерфейс
- Две независимые зоны контроля
- Функция ВРЧ
- Большая память настроек и результатов контроля
-

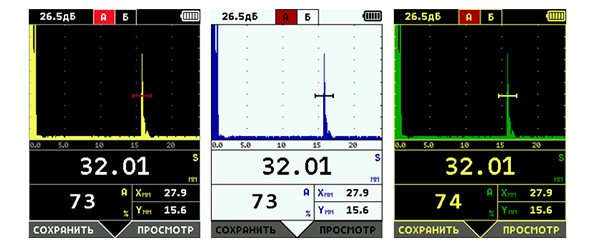

В приборе существует возможность выбора одной из 3-х предварительно сохраненных цветовых схем (палитра):
- СТАНДАРТНАЯ: Типовая полноцветная схема экрана, подобранная под комфортную работу в условиях нормальной цеховой освещенности
- МОНОХРОМНАЯ: Белый фон экрана и черный контрастный сигнал являются идеальной схемой для комфортной работы для ярком солнечном свету
- ЖЕЛТАЯ : Черный фон и желтый текст - наиболее контрастный вариант для предназначен для имитации ранних дефектоскопов с электролюминесцентными дисплеями (ЭЛД)
Для удобства дефектоскописта в комплекте дефектоскопа есть набор аксессуаров для комфортной работы специалиста:
- Сумка-пояс RFT: два кармана на прорезиненных молниях / светоотражающие элементы на сумке / съемный мешок-сброс для ветоши, смазки /ремень регилируется от худого до крупного человека в зимней одежде. На ремне сумки закреплен страховочный трэнчик с карабином, оператор по желанию может прицепить его к кольцу на чехле прибора
- Стандартный чехол на молнии: матерчатый цехол с прозрачной передней панелью служит для сохранения прибора от внешних воздействий (осадки, смазка, грязь и прочее). На чехле есть кольцо для крепления темляка на руку и страховочного тренчика, а так же есть ремень для фиксации прибора на предплечье оператора
- RFT UNIVERSAL PLATFORM: металлическая платформа устанавливаемая по желанию на заднюю паенль прибора, для последующей установки на нее крепления-перчатка или магнитного крепления

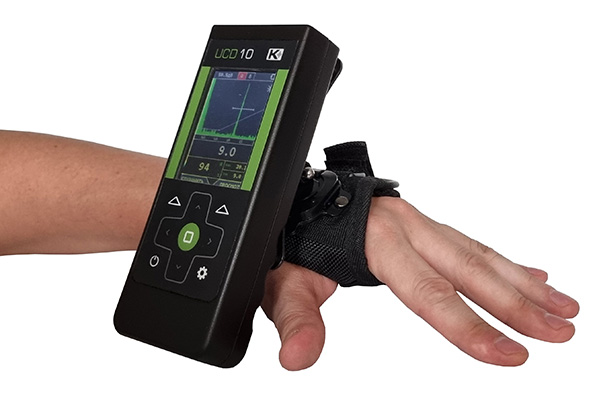

- Крепление на руку типа перчатка с поворотной платформой: устанавливается на RFT UNIVERSAL PLATFORM и далее размещается на ладони оператора, при этом можно выбирать положение прибора и фиксировать его в данном положении
|
УСД-10 LF / UCD-10 LF УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП В БАЗОВОЙ КОМПЛЕКТАЦИИ |
|
|
Электронный блок УСД-10 LF со встроенным Li-Pol аккумулятором |
1 |
|
Блок питания сетевой 5В / 220В |
1 |
|
Кабель Lemo00-Lemo00 одинарный 1,5 м |
2 |
|
Комплект преобразователей (определяется требованиями заказчика) |
1 |
|
Кабель USB для связи с ПК |
1 |
|
USB флеш-накопитель с ПО |
1 |
|
Защитный чехол |
1 |
|
RFT universal platform – универсальная крепежная платформа |
1 |
|
Крепление-перчатка |
1 |
|
Сумка-пояс RFT для работы и транспортировки |
1 |
|
Комплект документации (руководство пользователя, паспорт, свидетельство о поверке) |
1 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИТСТИКИ ДЕФЕКТОСКОПА УСД-10 LF / UCD-10 LF
|
Развертка |
мин.: 0 - 1,8 мкс (0-5 мм) |
|
Диапазон скоростей |
1000 - 20 000 м/с |
|
Задержка |
от 0 до 347 мкс |
|
Максимальная длина контролируемого материала (сталь) |
до 800 мм (эхо-режим), 1600 мм (теневой режим) |
|
Задержка в призме |
0 - 100 мкс с точностью 0,01 мкс |
|
Зондирующий импульс |
радиоимпульс, амплитудой 200 В, |
|
Частота повторений ЗИ |
400 Гц |
|
Усилитель |
широкополосный 0.02-5 МГц (-6 дБ) |
|
Согласование с ПЭП сторонних производителей |
нет |
|
Диапазон регулировки усиления |
92 дБ, с шагом 0.5 дБ |
|
Временная Регулировка Чувствительности (ВРЧ) |
линейная с диапазоном до 20 дБ |
|
Кривая Амплитуда-Расстояние (АРК) |
нет |
|
Детектирование |
полное, радиосигнал (во всем диапазоне развертки) |
|
Отображение сигналов на экране (визуализация) |
А-скан |
|
Дополнительная клавиша +dB |
нет |
|
Автоматическая калибровка задержки в призме |
нет |
|
Автоматическая калибровка диапазона контроля при заданной толщине шва |
нет |
|
Автоматическая калибровка скорости УЗК |
нет |
|
Отсечка |
компенсированная, 0 - 80% высоты экрана |
|
Зоны контроля
|
две независимых зоны, начало и ширина |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая+вибро |
|
Режимы работы АСД
|
дефект в первой зоне, |
|
Функция АРД |
нет |
|
Цифровая фильтрация сигнала |
нет |
|
Аналоговая фильтрация сигнала |
нет |
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между |
|
Измерение амплитуды |
в процентах от высоты экрана, |
|
Сравнение с сохраненным эталонным сигналом |
нет |
|
Поддержка стандарта контроля сварных швов AWS D1.1 |
нет |
|
Обработка изображения на экране после «заморозки» экрана |
Статичная картинка |
|
Дисплей c функцией поворота |
Цветной высококонтрастный, TFT 320 х 240 точек, |
|
Смена цветовых схем экрана под особенности зрения и условий освещенности |
есть |
|
Смена ориентации экрана |
Во всех 4-х положениях |
|
Язык меню |
русский, английский |
|
Память
|
900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей; |
|
Интерфейс |
USB-С |
|
Разъемы преобразователей |
2 х Lemo 00 |
|
Аккумулятор |
встроенный, 3,7 В/3,5 А/ч |
|
Время работы |
не менее 12 часов |
|
Внешнее питание |
блок питания 220В AC |
|
Напряжение питания |
5В / 2,5А DC |
|
Диапазон рабочих температур |
от -25 °C до +55 °C |
|
Размер (В x Ш x Д), не более |
155 мм x 65 мм x 28 мм |
|
Масса, не более |
0,25 кг с аккумулятором |
